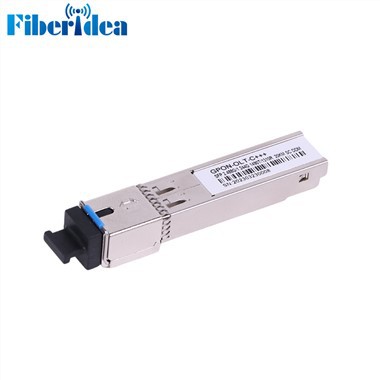

2.5G GPON C plus plus SFP 20km
■SFP, okrajšava za Small Form-factor Pluggable, alias Mini-GBIC, je kompakten optični oddajno-sprejemni modul, ki se uporablja v optičnih komunikacijah. Oddajno-sprejemni moduli SFP so zasnovani tako, da podpirajo SONET/H, Fast Ethernet, Gigabit Ethernet, Fibre Channel in druge komunikacijske standarde. Wanglink izdeluje in dobavlja celotno paleto oddajno-sprejemnih modulov SFP, ki jih je mogoče prilagoditi.
■Enovlakneni dvosmerni SFP z možnostjo vroče zamenjave z vmesnikom SC/UPC
■Hitrost delovanja do 2,5 Gbps
|
Parameter |
Enota |
Min. |
Tipično |
maks. |
|
Oddajnik |
||||
|
Centralna valovna dolžina TX |
nm |
1480 |
1490 |
1500 |
|
Spektralna širina (-20dB) |
nm |
|
|
1 |
|
Razmerje zatiranja stranskega načina (SMSR) |
dB |
30 |
|
|
|
Srednja izstreljena moč |
dBm |
1.5 |
|
5 |
|
Srednja zagonska moč (TX izklopljen) |
dBm |
|
|
-45 |
|
Razmerje izumrtja |
dB |
8.2 |
|
|
|
Toleranca optične povratne izgube |
dB |
-12 |
|
|
|
Oddajnik in disperzijska kazen |
dB |
|
|
1 |
|
Maska oddajnika (PRBS223-1&2.488G) |
Skladno z ITU-T G.984.2 |
|||
|
Sprejemnik |
||||
|
Prejmi valovno dolžino |
nm |
1290 |
1310 |
1330 |
|
Občutljivost (PRBS223-1 & 1.244G,ER=10,BER<10-10) |
dBm |
|
|
-28 |
|
Preobremenitev (PRBS223-1&1.244G,ER=10,BER<10-10) |
dBm |
-8 |
|
|
|
Dinamični razpon načina rafalnega snemanja sprejemnika |
dB |
15 |
|
|
|
Prag škode za prejemnika |
dBm |
5 |
|
|
|
SD Assert Level |
dBm |
|
|
-30 |
|
SD De-assert Level |
dBm |
-45 |
|
|
|
SD histereza |
dB |
0.5 |
|
6 |
|
Izolacija filtra WDM do 1550 nm |
dB |
38 |
|
|
|
Izolacija filtra WDM do 1650 nm |
dB |
35 |
|
|
|
Značilnosti električnega vmesnika |
||||
|
Vnos podatkov Swing Differential/TX |
mV |
200 |
- |
2000 |
|
Nihajni diferencialni izhod podatkov/RX |
mV |
400 |
|
1600 |
|
Datumska diferencialna impedanca |
Ω |
90 |
100 |
110 |
|
Izhod LVTTL visok |
V |
2.4 |
|
Vcc |
|
Nizek izhod LVTTL |
V |
0 |
|
0.4 |
|
Visok vhod LVTTL |
V |
2 |
|
Vcc plus 0.3 |
|
Nizek vhod LVTTL |
V |
0 |
|
0.8 |
|
Časovne značilnosti |
||||
|
Čas varovanja (Tg) |
ns |
25.6 |
|
|
|
Ponastavi širino impulza (Tr) |
ns |
|
|
12.8 |
|
Zakasnitev ponastavitve (Trd) |
ns |
|
|
12.8 |
|
Čas preambule sprejemnika (Tp) |
ns |
|
|
140 |
|
Čas potrditve SD (TSDA) |
ns |
|
|
100 |
|
Čas razveljavitve SD (TSDD) |
ns |
|
|
12.8 |
|
Zakasnitev sprožitve RSSI (Ttd) |
ns |
25 |
|
|
|
Širina prožilnega impulza RSSI (Tw) |
ns |
500 |
|
|
|
Notranja zakasnitev I2C (čakanje) |
nas |
|
|
500 |
